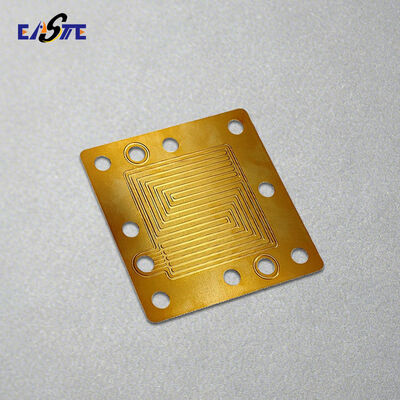

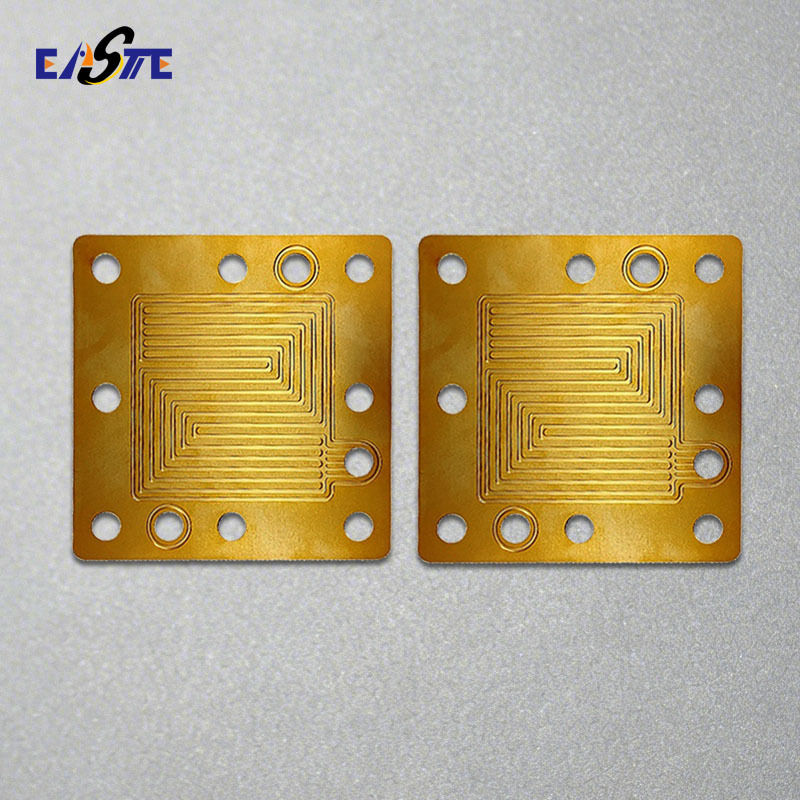

Allemagne Fabricant de plaques bipolaires de pile à combustible à micro-canaux de gravure en cuivre

Quelles sont les plaques bipolaires?

Les plaques bipolaires sont l'un des composants essentiels des systèmes de piles à combustible à hydrogène.et une gestion efficace de la chaleur et de l'eau dans la pile de piles à combustible.

En tant qu'élément structurel et fonctionnel clé, les plaques bipolaires influencent directement l'efficacité globale, la durabilité et la stabilité opérationnelle de la pile à combustible.Ils sont largement utilisés dans des applications telles que les piles à combustible automobiles, les systèmes d'alimentation stationnaires, les technologies aérospatiales et les appareils d'énergie portables.

Les plaques bipolaires hautes performances nécessitent une conception précise, des matériaux appropriés et des procédés de fabrication avancés,en les rendant un facteur essentiel dans le développement et la commercialisation continus des technologies d'énergie à l'hydrogène.

Avantages des plaques bipolaires métalliques gravées

• Conductivité élevéepour une puissance de sortie et une dissipation de chaleur efficaces

• Conception ultra-mincepermet des piles compactes et une plus grande densité de puissance

• Résistant et durable, résistant aux vibrations, à la pression et au cycle thermique

• D'une épaisseur n'excédant pas 1 mmpour une gestion optimale du gaz et de l'eau

• Évolutif pour la production de masse, idéal pour les systèmes automobiles et énergétiques

Application des plaques bipolaires métalliques gravées

1. Production en série de PEMFC
2. Électrolyseur PEM/AEM
3. Piles à combustible à haute température
4. Conception légère
5. Recherche et développement et expérimentation

Quel matériau produisons- nous pour les plaques bipolaires?

Acier inoxydable (316 / 316L)

Titane et alliage de titane (Gr1,Gr2,Gr5)

Le nickel (Ni200 / Ni201) et les alliages de nickel (Inconel, Hastelloy)

Le cuivre et les alliages de cuivre

Aluminium et alliages d'aluminium (1060,3003, 5052)

Le procédé de gravure photochimique pour les plaques bipolaires

1Sélection des matériaux et préparation des surfaces

Les tôles minces telles que l'acier inoxydable 316L, le titane, le nickel ou les alliages à base de nickel sont sélectionnées en fonction de la résistance à la corrosion, de la conductivité et des exigences d'application.Le matériau est soigneusement dégraissé et nettoyé chimiquement pour assurer une adhérence photorésistante optimale et une gravure uniforme.

2. revêtement photorésistant

Un photorésistant sensible à la lumière est appliqué uniformément sur un ou les deux côtés de la feuille de métal à l'aide d'une stratification ou d'un revêtement par rotation.La feuille revêtue est ensuite séchée dans des conditions contrôlées pour obtenir une épaisseur de résistance constante.

3. Exposition aux UV et transfert de motifs

Un photomasque haute résolution contenant la géométrie du champ de débit conçu est précisément aligné sur la feuille de métal.définition des zones à graver.

4. Développement

Après exposition, la feuille subit un processus de développement qui élimine la photorésistance exposée (ou non exposée, selon le type de résistance),laissant un motif de résistance précis qui protège les zones non gravées.

5. Gravure chimique

Le métal est passé par un système de gravure chimique contrôlée, où les zones exposées sont sélectivement dissoutes à l'aide d'un graveur approprié.concentration, la pression de pulvérisation et le temps sont strictement contrôlés pour obtenir une profondeur, une largeur et un profil de canal précis.

6Résistez au dépouillement et au nettoyage

Une fois que la profondeur de gravure souhaitée est atteinte, la photorésistance restante est enlevée et la plaque bipolaire est soigneusement nettoyée pour éliminer les résidus chimiques.assurer une surface lisse et exempte de contamination.

7. Processus secondaires (facultatif)

En fonction des exigences de conception, des procédés supplémentaires peuvent être appliqués, notamment:

• Gravure à double face pour champs de débit complexes

• L'équipement utilisé pour la fabrication de l'électronique, des appareils électroniques ou des appareils électroniques

• Traitements de surface tels que le placage en or, le revêtement au carbone ou les revêtements anticorrosion conducteurs

8. Inspection et contrôle qualité

L'inspection finale comprend des mesures dimensionnelles, des vérifications de la cohérence du conduit d'écoulement, des essais de planéité,et évaluation de la qualité de surface pour assurer la conformité avec les spécifications du client et les exigences en matière de performance des piles à combustible.

Ce procédé non mécanique de précision permetcanaux de micro-flux haute résolution, excellente répétabilité et fabrication sans stress, ce qui rend la photochimie idéale pour les plaques bipolaires métalliques avancées dans les piles à combustible et les électrolyseurs.

Pourquoi nous choisir?

• Précision photo-grave chimiquepour les champs de débit de plaques bipolaires complexes sans ébauche

• Options métalliques multiplesen acier inoxydable, titane, nickel et alliages spéciaux

• Fabrication ultra-mince et de haute précisionpour les piles compactes et à haute densité de puissance

• Prototypage rapide pour la production de masseavec des solutions flexibles et entièrement personnalisées

• Contrôle de qualité strictassurer une performance constante et une longue durée de vie

FAQ:

1.Quel est le prix de la personnalisation des plaques bipolaires?

 -- Le prix dépendra du matériau, de l'épaisseur, de la taille et d'autres exigences, n'hésitez pas à nous envoyer vos exigences détaillées, nousJe ne sais pas.Je vous en proposerai le prix.

2Comment personnaliser la plaque bipolaire?

 -- Veuillez nous envoyer votre dessin en DXF, DWG, STP, PDF et autres formats, nousJe ne sais pas.Je vais faire l'évaluation et vous offrir le prix.

3Comment pouvons-nous garantir la qualité?

 - Je ne sais pas.Nous sommes unL'échantillon de pré-production doit être prélevé avant la production en série., et unles lois100% du produitInspection finale avant expédition.

4.Pourquoi acheter chez nous et pas chez d'autres fournisseurs?

 - Je ne sais pas.Xinhaisen est spécialisée dans la production de produits métalliques de haute qualité, finis et photochimiques de petite taille.Notre personnel de 70 professionnels spécialisés dans la recherche et le développement , services de fabrication et de commercialisation.

5.Quels services pouvons-nous fournir?

 - Je ne sais pas.Conditions de livraison acceptées: FOB, CFR, CIF, EXW;

La monnaie de paiement acceptée:USD, EUR, JPY, CAD, AUD, HKD, CNY;

Type de paiement accepté: T/T, Paypal, Western Union, espèces.

Vous voulez personnaliser la plaque bipolaire?

Cliquez sur "contactez-nous" ci-dessous pour nous envoyer le dessin de la plaque bipolaire, nous prenons en charge le format DXF, DWG, STEP, etc.

Ou envoyez un courriel directement à bella.xiang@xinhsen.com / WhatsApp: +86 18025476918
