Plaques bipolaires gravées sur mesure avec compatibilité multi-matériaux pour le marché japonais

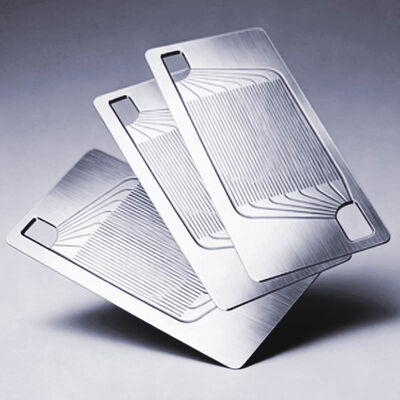

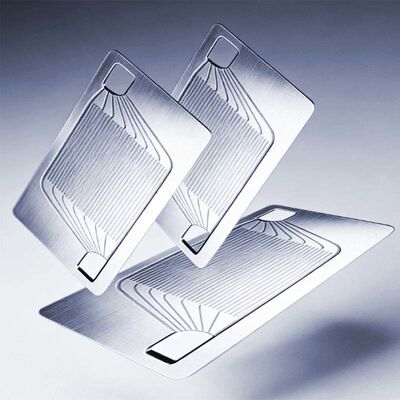

Vue d' ensemble de la plaque bipolaire
Xinhaisen est spécialisée dans la gravure chimique de haute précision de plaques bipolaires métalliques, un composant essentiel des piles à combustible et des électrolyseurs.Notre technologie de gravure avancée permet la production en série de complexes, des motifs de champs de débit ultrafin sur des tôles minces avec une consistance et une vitesse exceptionnelles, répondant aux exigences exigeantes des applications énergétiques de nouvelle génération.

Processus de fabrication

• Préparation du matériau:Sélection et nettoyage de substrats métalliques de qualité supérieure (p. ex. acier inoxydable, titane).

• Application de la résistance à la lumière:Enduit d'un film sensible à la lumière.

• Exposition de précision:Transférer la conception du champ de flux numérique sur la plaque à l'aide de la lumière UV.

• Pour la fabrication de produits chimiques:Gravure contrôlée pour enlever les zones non protégées, formant des canaux et des caractéristiques précis.

• Nettoyage et finition:Nettoyage complet, suivi d'un post-traitement facultatif (par exemple, revêtement pour une conductivité/résistance à la corrosion améliorée).

• Inspection de la qualité:100% d'inspection dimensionnelle et visuelle par des systèmes de mesure avancés.

Caractéristiques de la plaque bipolaire

• Une très haute précision:Capable de produire des canaux de débit extrêmement fins, des micro-fonctions et des géométries uniformes.

• Sans déchirure et sans stress:Le processus de gravure crée des surfaces et des bords lisses sans stress mécanique ni écailles, ce qui est crucial pour l'étanchéité et les performances.

• Flexibilité de conception:Prototypage rapide et changements de conception sans modifications coûteuses des outils. Idéal pour les modèles de champ de flux complexes à plusieurs échelles.

• La polyvalence du matériau:Traite divers alliages résistants à la corrosion adaptés à des environnements difficiles de pile à combustible/électrolyseur.

• Évolutivité et vitesse:Il évoluera de façon transparente des prototypes aux commandes à très haut volume avec des délais rapides.

Spécification de la plaque bipolaire

Applications de plaques bipolaires
Nos plaques bipolaires gravées sont des composants essentiels dans:

• Les cellules à combustible à membrane d'échange de protons (PEMFC)

• Piles à combustible à oxyde solide

• Électrolyseurs à eau(PEM, AEM)

• Piles à débit

• Autres systèmes avancés de conversion et de stockage d'énergie

Nos avantages

• Vitesse inégalée:De la conception à la livraison, nous excellons dans la réponse rapide et la production de masse rapide.

• Haute précision et cohérence:Tolérances et homogénéité de pointe dans l'industrie pour les lots de grande quantité.

• Capacité à haut volume:Traiter de manière fiable les commandes soudaines en grande quantité sans compromettre la qualité.

• Une expertise complète:Des connaissances approfondies en gravure pour divers secteurs (communications, médecine, automobile, optique) assurent une résolution robuste des problèmes pour les applications énergétiques.

• Réputation établie:Confiance des clients pour la qualité, la précision, la variété et le service fiable.

Questions fréquentes

• Quel format de fichier avez-vous besoin pour la conception du champ de flux?
  Nous préférons les fichiers CAO (par exemple, .dxf, .dwg) ou des fichiers Gerber pour une précision optimale.

• Pouvez-vous fournir des plaques bipolaires recouvertes ou traitées?
  Oui, nous proposons des procédés de post-grattage, y compris des revêtements de métaux précieux (par exemple, or, argent) et d'autres traitements conducteurs/résistants à la corrosion par l'intermédiaire de partenaires de confiance.

• Quelle est votre quantité minimale de commande (MOQ) pour les prototypes?
  Nous soutenons les projets de prototypes à faible MOQ pour vous aider à tester et à valider les conceptions.

• Comment assurez-vous le contrôle de la qualité?
  Chaque lot est soumis à une inspection stricte en cours et finale à l'aide d'un équipement de mesure optique, de profilomètres et d'autres jauges pour vérifier toutes les spécifications dimensionnelles et de surface.

• Quelles sont vos principales recommandations de matériaux pour les plaques bipolaires PEMFC?
  L'acier inoxydable 316L est un choix courant et rentable. Nous recommandons également fortement et traitons le titane pour une résistance supérieure à la corrosion dans des environnements exigeants.

Bienvenue à nous contacter à tout moment!
