Gravure photographique de précision en acier inoxydable pour plaques bipolaires métalliques à micro-canaux personnalisés de 0,6 mm avec usinage de micro-canaux ultra-précis

Gravure photographique de précision en acier inoxydable pour plaques bipolaires métalliques à micro-canaux personnalisés de 0,6 mm avec usinage de micro-canaux ultra-précis

Nom De Marque:	XHS/ Customized
Numéro De Modèle:	Coutume
Nombre De Pièces:	10
Prix:	50-100USD
Conditions De Paiement:	T/T
Capacité à Fournir:	10000-100000pcs / semaine

Informations détaillées

Description du produit

Ratings & Reviews

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001, ISO 14001

Matériels:

En acier inoxydable ou personnalisé

Épaisseur:

0,02 mm - 3 mm selon différentes demandes

Tolérance:

+/-0,005mm

Processus de production:

Photogravure chimique, placage, estampage, découpe laser

Pièce unique maximum:

1500mm*650mm

Pièce unique minimale:

1 mm * 1 mm

Détails d'emballage:

Sacs PE et cartons / personnalisés

Capacité d'approvisionnement:

10000-100000pcs / semaine

Mettre en évidence:

Gravure photographique de précision en acier inoxydable

Plaques bipolaires à micro-canaux personnalisés

Gravure photographique métallique de 0

Description du produit

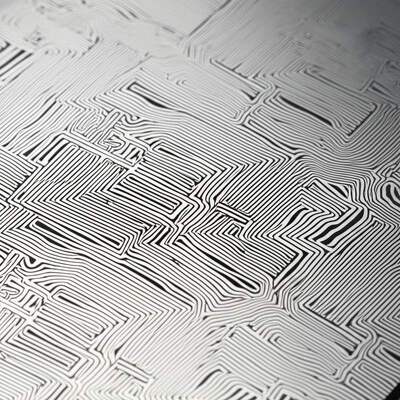

Gravure photochimique de précision en acier inoxydable pour plaques bipolaires métalliques à micro-canaux personnalisés de 0,6 mm

Ce produit est un microcanal personnalisé plaque bipolaire métallique fabriquée à l'aide de la technologie de gravure photochimique de précision avancée sur une feuille d'acier inoxydable de 0,5 à 1,0 mm d'épaisseur. Conçue spécifiquement comme un composant essentiel pour les piles à combustible, les électrolyseurs et autres dispositifs électrochimiques haute performance, elle représente une solution idéale pour obtenir une conversion et une gestion efficaces de l'énergie. Nous nous engageons à fournir à nos clients des solutions de plaques bipolaires métalliques offrant une précision ultime, une cohérence exceptionnelle et une grande flexibilité de conception.

Avantages de la plaque bipolaire métallique en acier inoxydable gravée par photochimie

1. Traitement de microcanaux ultra-précis

Permet la fabrication de canaux, de rainures et d'ouvertures complexes à l'échelle de quelques dizaines à quelques centaines de micromètres
Bords de canaux verticaux sans bavures et sans contrainte mécanique, empêchant la déformation du matériau ou la dégradation des performances
Assure une distribution uniforme des gaz/liquides de réaction sur les surfaces des électrodes, maximisant l'efficacité de la réaction

2. Intégrité exceptionnelle des matériaux

La gravure photochimique est une technique de traitement à froid sans contact qui élimine complètement les zones affectées par la chaleur
Préserve la résistance mécanique, la résistance à la corrosion et la conductivité électrique d'origine des matériaux en acier inoxydable

3. Flexibilité et personnalisation inégalées

Élimine le besoin de moules durs coûteux, idéal pour la R&D, le prototypage et la production en petites séries
Permet des modifications de conception sans effort pour toute géométrie complexe, favorisant une itération rapide
Modèles d'écoulement personnalisables (serpentin, parallèle, interdigitée, quadrillage), canaux d'étanchéité et orifices de fluide

4. Cohérence et rendement de production exceptionnels

Maintient une répétabilité et une cohérence exceptionnelles au sein et entre les lots
Convient à la production de masse avec une variation quasi nulle entre les pièces individuelles

Spécifications de la plaque bipolaire en titane personnalisable

Article	Plaque bipolaire à demi-gravure métallique / Plaque pour pile à combustible à hydrogène
Matériau	Titane/ Acier inoxydable 316/ Aluminium/ Cuivre
Épaisseur	0,5 mm - 2 mm selon les différentes demandes
Pièce unique minimale	1 mm*1 mm
Pièce unique maximale	1800 mm*700 mm
Traitement de surface	Polissage, brossage, galvanoplastie, nickelage, anodisation, etc.
Caractéristiques	Résistance exceptionnelle à la corrosion Léger Très bonne résistance et dureté Excellente conductivité thermique Haute conductivité électrique Sans bavure et propre Entièrement recyclable

Application de la plaque bipolaire métallique en acier inoxydable gravée par photochimie

Plaques bipolaires pour piles à combustible à membrane échangeuse de protons
Séparateurs dans la production électrolytique d'hydrogène
Micro-réacteurs ou échangeurs de chaleur
Plaques prototypes pour la R&D en laboratoire et la production en petites séries

Pourquoi choisir la gravure photochimique en acier inoxydable pour les plaques bipolaires métalliques ?

L'estampage et le traitement au laser traditionnels rencontrent des défis importants lors de la manipulation de tôles métalliques de moins de 0,6 mm :

Estampage : Nécessite des matrices coûteuses, introduit des contraintes, provoque une déformation des matériaux minces et entraîne des coûts de refonte extrêmement élevés
Découpe laser : Produit des zones affectées par la chaleur et des scories, compromettant potentiellement la résistance à la corrosion des matériaux, tout en offrant une efficacité de traitement relativement faible

Notre procédé de gravure photochimique résout parfaitement ces problèmes :

Sans contrainte : maintient la planéité de la tôle
Pas de zone affectée par la chaleur : préserve les propriétés inhérentes du matériau
Haute flexibilité : la conception de masques numériques permet un prototypage rapide et une conversion à faible coût
Traitement simultané recto-verso : grave des motifs d'écoulement distincts des deux côtés de la feuille en une seule opération

Différentes formes de plaques en titane personnalisables

Nos services

Nous fournissons non seulement des produits, mais aussi des solutions complètes, de la conception à la fabrication :

Assistance à la conception : Notre équipe d'ingénieurs aide à optimiser la conception du champ d'écoulement
Prototypage rapide : Livrez des échantillons dans des délais minimaux pour accélérer votre calendrier de R&D
Production en volume : Capacités de fabrication à grande échelle et à haute cohérence
Post-traitement : Services à valeur ajoutée, y compris le nettoyage, la passivation et les revêtements conducteurs

Souhaitez-vous avoir une discussion plus approfondie ? Veuillez cliquer sur « CONTACTEZ-NOUS » pour nous faire part de vos besoins.
