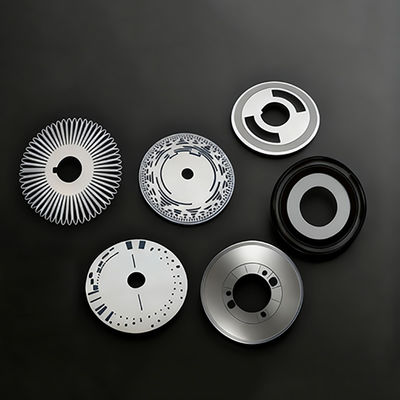

Photo fraisage chimique 0,1 mm à 1 mm épaisseur disque métallique de codage pour ingénieur de précision

Photo fraisage chimique 0,1 mm à 1 mm épaisseur disque métallique de codage pour ingénieur de précision

Nom De Marque:	XHS/ Customized
Numéro De Modèle:	Coutume
Nombre De Pièces:	10
Prix:	50-100USD
Conditions De Paiement:	T/T
Capacité à Fournir:	10000-100000pcs / semaine

Informations détaillées

Description du produit

Ratings & Reviews

Informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001, ISO 14001

Matériels:

Acier inoxydable ou personnalisé

Épaisseur:

0,02 mm - 1,5 mm

Tolérance:

+/- 0,005 mm

Processus de production:

Photo Gravure chimique, placage, estampage, coupe laser

Détails d'emballage:

Sacs PE et cartons / personnalisés

Capacité d'approvisionnement:

10000-100000pcs / semaine

Mettre en évidence:

disque de codage métallique de précision

disque de codage de fraisage photochimique

0Disque de codage d'une épaisseur de 0

Description du produit

Photo fraisage chimique 0,1 mm à 1 mm épaisseur disque métallique de codage pour ingénieur de précision

C'est quoi un disque métallique?

Unedisque métallique de codageest un composant métallique de précision utilisé dans les encodeurs optiques et rotatifs pour convertir le mouvement rotatif ou linéaire en signaux électriques.Ces disques sont dotés d'emplacements ou de motifs gravés avec précision qui permettent aux capteurs de détecter la position, la vitesse et la directionAutomatisation, robotique, contrôle moteur, aérospatiale et systèmes de mesure.

Les matériaux que nous utilisons

Nous fabriquons des disques métalliques avec des matériaux de haute qualité pour assurer la stabilité, la durabilité et une excellente résistance à la corrosion:

Acier inoxydable

D'autres métaux

D'aluminium

Titane

Spécifications du disque métallique encodeur gravé

Épaisseur	0.1 mm 1.0 mm
Diamètre extérieur	5 mm ¥ 300 mm (personnalisable)
Précision de gravure	± 0,01 mm (selon l'épaisseur)
Finition de surface	Mat / lumineux / passif
Type de modèle	Des emplacements, des lignes, des motifs de code ou des dessins personnalisés

Processus de fraisage photochimique

Notrefraisage photochimique(également connu sous le nom de photo-grave) utilise la photo-lithographie et les gravures chimiques pour éliminer des zones métalliques sélectionnées avec une précision de micron.Cette méthode assuredes bords tranchants, une ouverture uniforme, et l'alignement parfait des motifs, ce qui le rend idéal pour les applications de codeurs qui exigent une précision absolue.

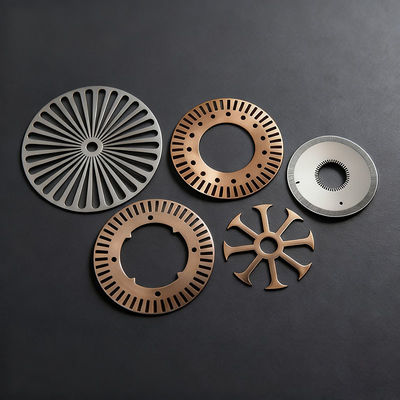

Photo fraisage chimique 0,1 mm à 1 mm épaisseur disque métallique de codage pour ingénieur de précision 1

Les avantages de notre technologie de fraisage photochimique

Aucune éruption ou déformation, maintenir la précision optique
Haute répétabilitépour la production en série
Des détails fins réalisables∙ micro-fonctionnalités jusqu'à 0,05 mm
Aucune usure ou contrainte des outils, à la différence de l'estampage ou de la découpe laser
Prototypage rapide et rentablepour les petites et les grandes courses

Personnalisation et service OEM

Nous soutenonsdisques métalliques de codage personnaliséssur la base de vos dessins CAO ou de vos fichiers de conception (DWG, DXF, AI, PDF).
Notre équipe d'ingénieurs vous aidera à optimiser votre conception pour une efficacité et une précision de gravure.

Envoyez-nous vos dessins ou vos spécifications dès aujourd'hui pour obtenir un devis détaillé et une évaluation gratuite du DFM.
