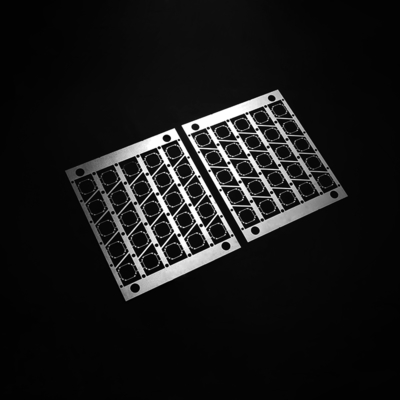

Procédé de gravure photochimique bobine à bobine de haute précision

Description de la gravure bobine à bobine :

Qu'est-ce que la gravure bobine à bobine ?

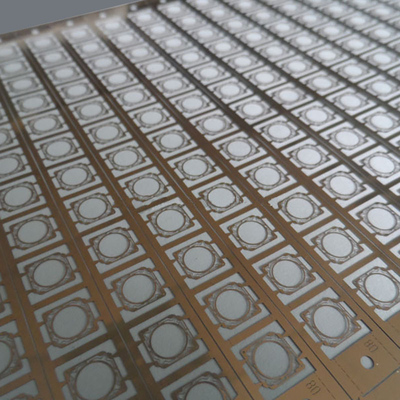

La gravure bobine à bobine, également connue sous le nom de gravure continue rouleau à rouleau, est un procédé de gravure chimique continu où le métal d'une bobine est alimenté à travers toute la ligne de gravure et réenroulé sur une autre bobine. Elle est principalement utilisée pour la production en grande série de pièces précises, fines et détaillées, telles que des connecteurs, des cadres de connexion et des mailles fines.

Matériaux de la gravure bobine à bobine:

• Acier inoxydable – Connu pour sa résistance supérieure et sa résistance à la corrosion, l'acier inoxydable est le matériau de choix dans les environnements exigeants tels que les équipements médicaux et les dispositifs de détection industriels, où une durabilité à long terme est requise.
• Cuivre – Avec une conductivité électrique exceptionnelle, le cuivre est l'un des choix les plus courants pour les circuits flexibles et les interconnexions. Il combine rentabilité et adhérence fiable, ce qui le rend idéal pour la fabrication à grande échelle.
• Aluminium – Apprécié pour sa légèreté et sa résistance naturelle à la corrosion, l'aluminium est fréquemment utilisé dans l'aérospatiale et l'électronique portable où la minimisation du poids est essentielle.

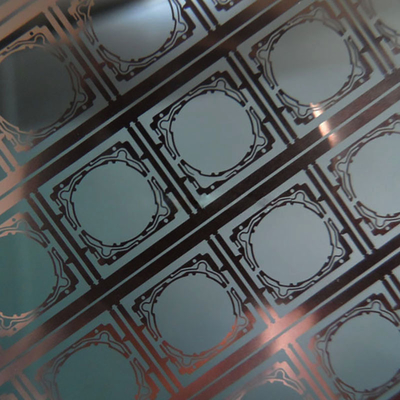

Comment fonctionne la gravure continue rouleau à rouleau ?

La gravure continue bobine à bobine est un procédé à haut rendement conçu pour la production en série de pièces métalliques de précision. Au lieu de travailler avec des feuilles individuelles, le procédé utilise une longue bobine de métal qui se déplace en continu à travers chaque étape de la production.

1. Déroulement de la bobine – Une bande de métal est alimentée à partir d'un grand rouleau dans la ligne de production.
2. Nettoyage et préparation – La bande est soigneusement nettoyée pour éliminer les huiles, les oxydes ou les contaminants qui pourraient affecter la qualité de la gravure.
3. Revêtement de résine photosensible – Une résine sensible à la lumière est appliquée uniformément sur la surface de la bande.
4. Imagerie – Le circuit ou le motif est transféré sur la bande revêtue à l'aide d'une exposition aux UV à travers un photomask.
5. Gravure – La bande passe à travers des bains de gravure chimique, où les zones exposées du métal sont dissoutes avec précision pour former la conception requise.
6. Décapage – La résine photosensible restante est éliminée, laissant des motifs propres et finis.
7. Réenroulement – La bande traitée est collectée enroulée pour faciliter la manipulation, l'inspection ou l'assemblage ultérieur.

Cette méthode continue assure un débit élevé, une qualité constante et une rentabilité, ce qui la rend particulièrement adaptée à l'électronique, aux composants automobiles, aux mailles de filtration et aux dispositifs médicaux.

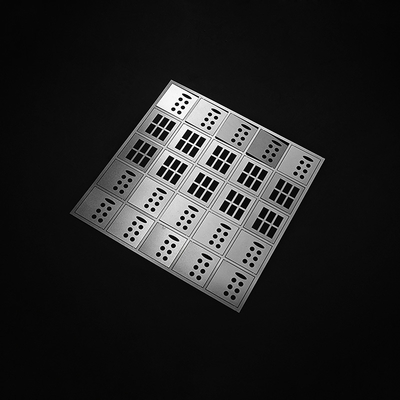

Avantages de la gravure bobine à bobine

• Volume élevé : La nature continue permet une production rapide et à grande échelle.

• Rentable : Elle réduit les coûts de fabrication, ce qui la rend idéale pour la production de masse.

• Précis : Des techniques avancées comme la gravure sèche garantissent des motifs à haute résolution.

• Adaptable : Le procédé fonctionne avec une large gamme de matériaux et d'applications.

Applications de la gravure bobine à bobine

• Électronique flexible: La gravure R2R crée des motifs fins sur des substrats flexibles, ce qui est essentiel pour la fabrication de circuits, de capteurs et d'écrans légers et pliables.




• Dispositifs biomédicaux: La gravure R2R est appliquée pour produire des dispositifs bioélectroniques flexibles, notamment des capteurs portables et des dispositifs médicaux implantables, en modélisant avec précision des matériaux biocompatibles.

• Photovoltaïque: Elle est utilisée pour modéliser des cellules solaires à couches minces, améliorant leur efficacité en optimisant l'absorption de la lumière et les performances électriques.




• MEMS: Le procédé permet la production en grande série de systèmes micro-électromécaniques (MEMS) tels que des accéléromètres et des capteurs de pression, garantissant une qualité constante.

• Tags RFID: Elle est essentielle pour créer les motifs d'antenne sur les tags RFID utilisés pour les systèmes d'inventaire et de paiement.

Comment personnaliser vos pièces métalliques par gravure bobine à bobine chez nous ?

1. Veuillez nous envoyer votre conception.
Nous acceptons les formats de fichiers suivants : DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw et Adobe Illustrator.

2. Délai de fabrication des échantillons : 3-10 jours

3. Express : Par DHL, FedEx, TNT, environ 3-7 jours.
