Plaques de débit de gravure chimique de haute précision pour échangeurs de chaleur de circuits imprimés

Plaques de débit de gravure chimique de haute précision pour échangeurs de chaleur de circuits imprimés

Nom De Marque:	XHS/ Customized
Numéro De Modèle:	Coutume
Nombre De Pièces:	10
Prix:	80-100USD
Conditions De Paiement:	T / t
Capacité à Fournir:	10000-100000pcs / semaine

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

CHINE

Certification:

ISO 9001, ISO 14001

Matériels:

Acier inoxydable, titane ou personnalisé

Épaisseur:

0,5-3,0 mm

Tolérance:

+/- 0,005 mm

Processus de production:

Photo Gravure chimique, placage, estampage, coupe laser

Détails d'emballage:

Sacs PE et cartons / personnalisés

Capacité d'approvisionnement:

10000-100000pcs / semaine

Mettre en évidence:

plaques de débit de gravure chimique de haute précision

Plaques de débit pour échangeur de chaleur PCHE

composants d'échangeurs de chaleur de circuits imprimés

Description du produit

Grave chimique de haute précision sur mesure Plaques d'échangeur de chaleur de circuit imprimé

Xinhaisen adopte un procédé de gravure photochimique pour fabriquer des plaques de débit pour les échangeurs de chaleur en circuit imprimé (PCHEs), avec des micro-canaux de haute précision et des motifs complexes.

Description du produitPlaques de débit pour échangeurs de chaleur à circuits imprimés

Qu'est-ce que les échangeurs de chaleur à circuit imprimé?

Échangeur de chaleur en circuit imprimé (PCHE), aussi appeléÉchangeur de chaleur compact lié par diffusion (DCHE), est un échangeur de chaleur de nouvelle génération qui combineconception ultracompacteavechaute efficacitéLes canaux de débit, allant de l'échelle micro à l'échelle millimétrique, sont gravés avec précision sur des plaques métalliques partechnologie de gravure chimiqueCes plaques sont ensuite liées par diffusion entre elles, créant une structure de blocs solides capable de résister à la corrosion.conditions de température et de pression extrêmestout en assurant une excellente performance de transfert de chaleur.

Les spécifications dePlaques de débit pour échangeurs de chaleur à circuits imprimés

Matériel	Acier inoxydable 316L, aluminium, etc.
Épaisseur	0.5 mm à 5.0 mm peuvent être personnalisés
Taille	Peut être personnalisé, Max à 600 * 1800mm,
Tolérance générale	± 0,1 mm, selon l'épaisseur de la plaque
Traitement	Traitement photochimique/graveur métallique/graveur photo
Autres traitements	Collage par diffusion ou autre transformation selon la demande

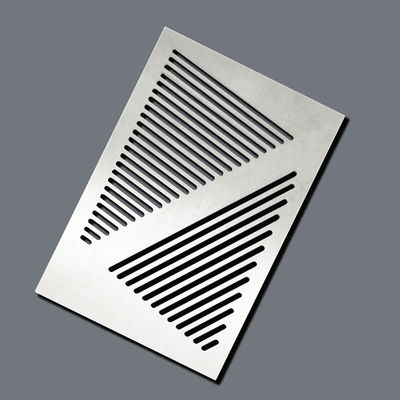

Plaques de débit de gravure chimique de haute précision pour échangeurs de chaleur de circuits imprimés 1

Fabrication de plaques de débit pour échangeurs de chaleur à circuits imprimés

1- Gravure chimiquemicro-canaux de plaques d'échangeurs de chaleur compacts

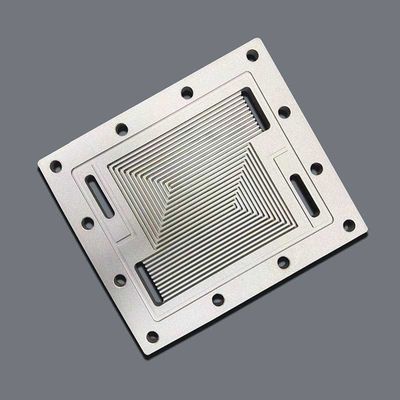

Plaques de débit de gravure chimique de haute précision pour échangeurs de chaleur de circuits imprimés 4

2. liés par diffusionplaques d'échangeurs de chaleur compacts

WLe service de livraison est spécialisésolutions de bout en boutPour les échangeurs de chaleur de circuits imprimés (ECPC), l'intégrationgravure chimique de précisionavecliaison par diffusion avancée, nous veillons à ce que chaque échangeur de chaleur offrefiabilité élevée, efficacité exceptionnelle et performances constantespour répondre aux besoins exigeants des applications.

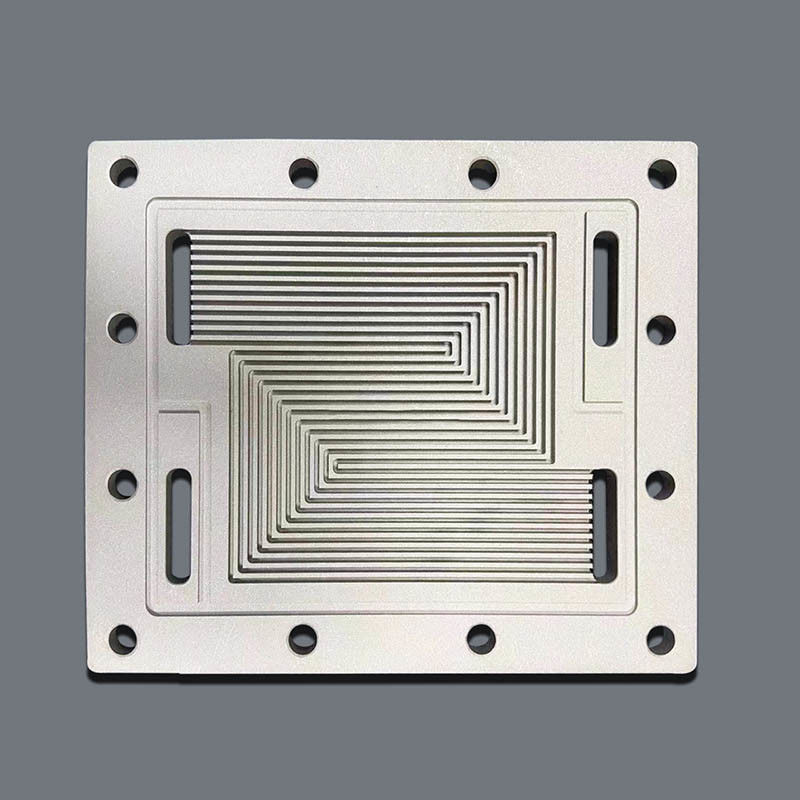

Plaques de débit de gravure chimique de haute précision pour échangeurs de chaleur de circuits imprimés 5

Emballage et expéditionÉchangeurs de chaleur de circuits imprimés

Méthodes d'emballage:

Nous offrons plusieurs options d'emballage pour assurer une protection maximale, y compris des couvercles de protection, des sacs en PE et des inserts en mousse.

ExpéditionLes méthodes:

Par voie aérienne / maritime / express: EMS / DHL / FedEx / UPS

Comment personnaliser les plaques d'échangeurs de chaleur compacts chez nous?

1.S'il vous plaît envoyez-nous votre dessin.
Nous acceptons les formats de fichiers suivants:DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw et Adobe Illustrator
2.Temps de réalisation des échantillons: 3 à 10 jours
3.Express: par DHL, FedEx, TNT, environ 3 à 7 jours.
