Codes de codage de précision Roues de film métallique Codes de disque Services de traitement de gravure chimique

Des roues de code de précision personnalisées fabricant de disques de code de métal et de film services de traitement de gravure chimique

Fabrique de gravure certifiée ISO avec plus de 13 ans d'expérience dans la fabrication de roues de code de code de code personnalisé. Obtenez des disques de code métallique / film de précision avec des services de gravure, d'estampage et de traitement de surface.Offre instantanée disponible.

Qu'est-ce que les roues de code encodeur?

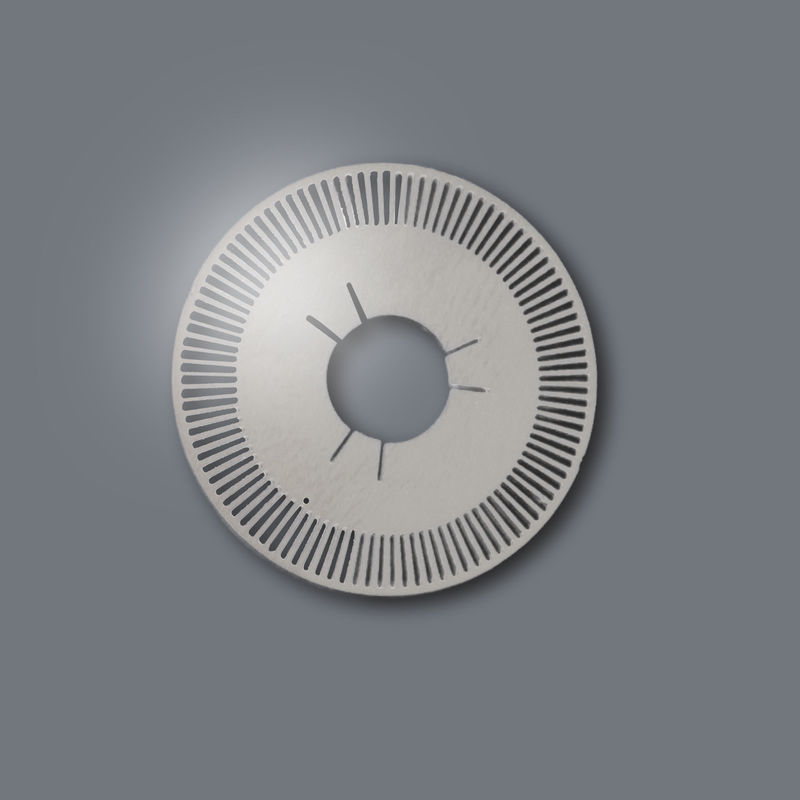

Les roues de code d'encodeur (ou disque d'encodeur) sont un composant essentiel des encodeurs optiques / magnétiques, avec des motifs gravés de précision pour convertir le mouvement mécanique en signaux numériques.Nos disques de code gravés assurent ±0.01mm de précision pour l'automatisation industrielle, la robotique et les systèmes de contrôle de mouvement.

Type de roues que nous fabriquons

• Roues à code métallique
  Matériaux: acier inoxydable (304/316), titane, alliages de cuivre, alliages de nickel
  Applications: environnements à haute température (> 400°C), équipements industriels lourds
• Roues de code de film (gravées photochimiquement)
  Matériaux: film polyester/polyimide revêtu d'un revêtement d'oxyde de chrome/noir
  Applications: dispositifs médicaux, équipements à semi-conducteurs nécessitant une résolution < 0,5 μm

Code de l'encodeur Roues Spécifications techniques
    Paramètre de la roue de code métallique de la roue de code film

Procédure de gravure des roues de code de l'encodeur

1. Préparation des matériaux: nettoyer et dégraisser les tôles.
2. Couche photorésistante: appliquer une résistance UV.
3. Exposition: conception du champ de flux de transfert par photomasque.
4. Développement: supprimer les résistances non exposées pour révéler les zones de gravure.
5. Gravure: plonger dans un graveur pour dissoudre le métal non protégé.
6. Découper et nettoyer: retirer les résistances résiduelles et les polir.
7. Inspection QC: Valider les dimensions, la conductivité et la finition de la surface.

Services à valeur ajoutée


Traitement secondaire

• Micro-estampage pour les trous de montage d'arbre
• Soudage TIG pour assemblages multicouches
• Couche d'oxyde noir/Ni-PTFE pour une résistance à l'usure
• Le support adhésif PSA (3M®467MP/468MP)

Coupe de code roues FAQ section

Q: Quel type de roues de code encodeur pouvons-nous fabriquer?

R: Pour les fonctions, nous pouvons fabriquer des roues de code d'encodeur optique, des roues de code d'encodeur capacitif, des roues de code d'encodeur magnétique, des roues de code d'encodeur réfléchissant.

Pour les matériaux, nous pouvons fabriquer des roues de code métalliques, des roues de code en verre, des roues de code en plastique (film, PET).

Q: Quel est le délai pour les roues de code de prototype?
R: 5-7 jours pour les échantillons, 15 jours pour la production de masse.

Q: Fournissez-vous des matériaux conformes à la directive RoHS?
R: Oui, tous les matériaux répondent aux normes RoHS/REACH.

Comment personnaliser les roues de code du codeur.

1S'il vous plaît envoyez-nous votre dessin.

Nous acceptons les formats de fichiers suivants:

Le format de fichier est le même que pour les fichiers en format PDF.

2. Temps de fabrication des échantillons: 3 à 10 jours

3.Express: par DHL, FedEx, TNT, environ 3-7 jours

Pourquoi nous choisir?
✅ Plus de 13 ans d'expertise: confiance des clients mondiaux dans les secteurs de l'automobile, de l'énergie et de l'aérospatiale.

✅ Certifié ISO 9001/14001 et IATF 16949: qualité garantie et durabilité.
✅ Délai de livraison du prototype: 3-7 jours.
✅ Production en série: 2-3 semaines

✅Prix compétitifs: Optimisation des processus pour une efficacité des coûts.
