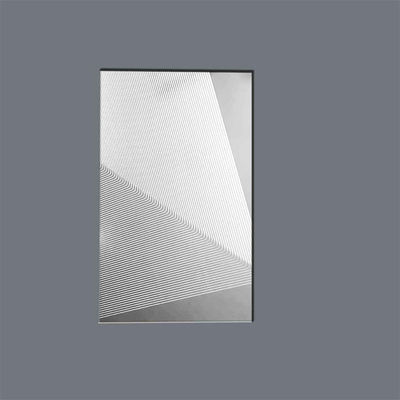

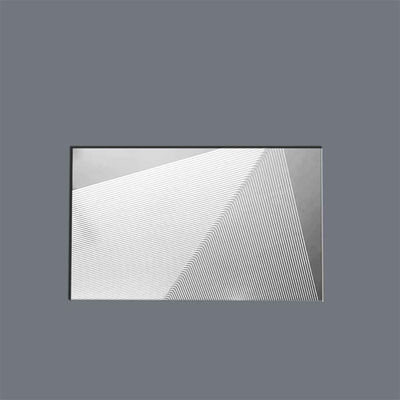

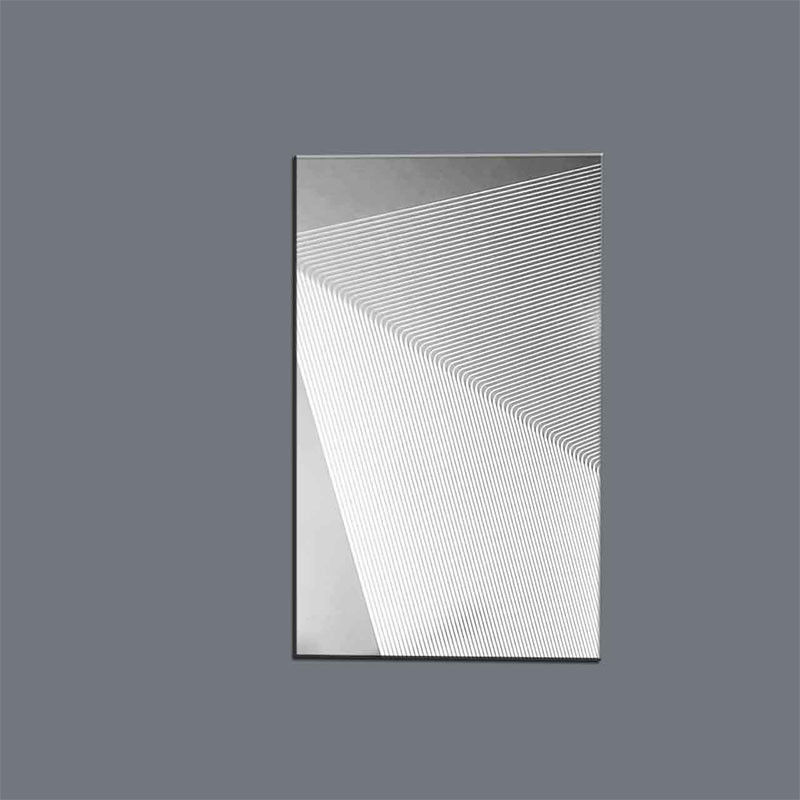

Échangeur de chaleur de circuit imprimé gravé de précision

Échangeurs de chaleur de circuits imprimés gravés de précision

Échangeurs de chaleur de circuits imprimésRésumé

Les PCHE gravés chimiquement de Xinhsen représentent la prochaine génération d'échangeurs de chaleur compacts, offrant des performances thermiques inégalées dans des applications critiques.Utilisant notre technologie de gravure photochimique exclusive, nous créons des modèles de micro-canaux complexes qui atteignent une efficacité de transfert de chaleur supérieure tout en maintenant une résistance à la pression exceptionnelle.

Principaux avantages
✔Efficacité extrêmement élevée- Densité de surface jusqu'à 2500 m2/m3
✔Capacité à pression extrême- Jusqu'à 600 bar de pression de fonctionnement
✔Compact et léger- 85% de moins que les échangeurs classiques
✔Résistant à la corrosion- Large compatibilité des matériaux
✔Conceptions de flux personnalisées- Modèles de canaux optimisés pour chaque application

Échangeurs de chaleur de circuits imprimésLes spécifications

Caractéristiques du design
• les personnes âgéesModèles de canaux: droite, en zigzag, sinusoïdale ou personnalisée CFD-optimisée
• les personnes âgéesEmpilage des couches: Constructions liées par diffusion ou brasées
• les personnes âgéesConfiguration des ports: conceptions à débit croisé, à contre-débit et à passages multiples
• les personnes âgéesCaractéristiques particulières: Capteurs intégrés, taille de canal hybride

Données de performance
Les coefficients de transfert de chaleur: 3000-8000 W/m2K
¢ valeurs NTU jusqu'à 50
- Approche à température inférieure à 3°C
La chute de pression est aussi basse que 0,1 bar

Applications
▸ Cycles de puissance de CO2 supercritiques
▸ GNL et traitement cryogénique
▸ Les réacteurs nucléaires
▸ Gestion thermique dans l'aérospatiale
▸ Systèmes à pile à hydrogène
▸ Réutilisation de la chaleur des déchets industriels

Assurance qualité

• Inspection dimensionnelle à 100% (mesure optique)

• Certificats de matériaux (MTC, EN10204 3.1)

• Test de pression à 1,5 fois la pression de conception

• Conforme à la section VIII de l'ASME BPVC, section 1

• Production certifiée selon les normes ISO 9001 et AS9100

Options de personnalisation
✓ conception de canaux optimisée pour les CFD
✓ revêtements spéciaux (Ni, Cr, céramique)
✓ Ports d'instrumentation
✓ Unités modulaires compactes
✓ intégration complète du système

Pourquoi choisir Xinhsen PCHE?
Notre procédé de gravure chimique permet:
• les personnes âgéesLes vraies caractéristiques à micro-échellesans contrainte mécanique
• les personnes âgéesUniformité parfaite du canalpour un débit équilibré
• les personnes âgéesGéométries complexesimpossible avec l'usinage
• les personnes âgéesPrototypage rapide- 2 à 3 semaines pour les échantillons

Capacité de production
• Prototypes: 2 à 3 semaines
• Production de masse: plus de 50 000 plaques par mois
• Unités complètes: délai de 4 à 8 semaines
