Échangeur de chaleur de circuit imprimé 1800 mm

Échangeur de chaleur de circuit imprimé pour l'aérospatiale

L'échangeur de chaleur en circuit imprimé (PCHE)utilise des plaques résistantes à la corrosion liées par diffusion

Avec des circuits à micro-canaux pour une efficacité thermique et une compacité élevées.

Il est utilisé dans les industries pétrolière/gaz, énergétique et chimique, offrant une durabilité et une

Les avantages d'économie d'espace grâce à son architecture soudée de type plaque.

Les spécifications deÉchangeur de chaleur de circuit imprimé à gravure en titane:

Les avantages de la gravure dans la fabrication de PCHE:

1. Fabrication de micro-canaux de précision:Permet des trajectoires d'écoulement ultra-fines et complexes (< 0,5 mm) pour une efficacité maximale de transfert de chaleur et une distribution uniforme du fluide.
2. Flexibilité de conception:Prend en charge des géométries de canaux personnalisables (zigzag, ondulations) adaptées aux exigences de la dynamique thermique / fluide.
3. Préservation de l'intégrité du matériau:La gravure sans contrainte évite les déformations mécaniques et maintient la résistance de la plaque pour les opérations à haute pression (jusqu'à 600 bar).
4. Évolutivité et cohérence:Les procédés photochimiques assurent une production à grande échelle et répétable de tôles résistantes à la corrosion (p. ex. acier inoxydable, alliages)

La productionprocessusde PCHE à gravure chimique:

1) LeSélection du matériau (acier inoxydable/titane);

2) Lenettoyage des surfaces;

3) Les produitsun revêtement photorésistant et un masquage UV pour définir les schémas des canaux de débit;

4) Les produitsExposer et développer

5) Les produitsGravure chimique pour dissoudre les zones exposées;

6) LePost-traitement (élimination des résistances, neutralisation des résidus);

7) LeInspection de la qualité.

Un contrôle précis des paramètres de gravure (temps, température, concentration) assure une géométrie uniforme des canaux pour une distribution optimisée des gaz, une conductivitéet résistance à la corrosion tout en maintenant l'intégrité structurelleCette méthode permet une production de masse évolutive et rentable.

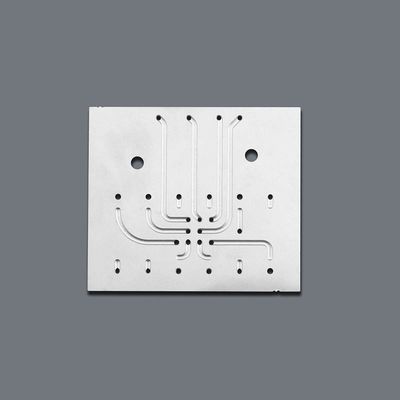

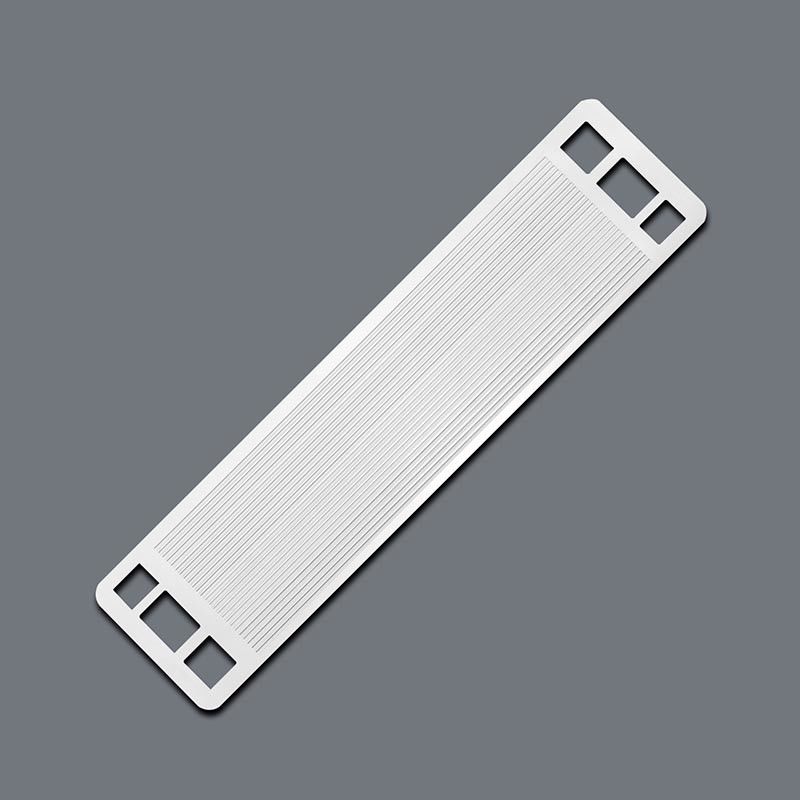

Xinhaisen peut photographier et graver sur mesure différentes formes PCHE / plaque bipolaire, ci-dessous sont quelques plaques bipolaires que nous avons fait avant pour référence:

Comment faire pour graver une PCHE personnalisée?

1.S'il vous plaît envoyez-nous votre dessin.
Nous acceptons les formats de fichiers suivants:DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw et Adobe Illustrator est en cours de développement

2.Temps de réalisation des échantillons: 3 à 10 jours

3.Express: par DHL, La FedEx, le TNT, environ 3 à 7 jours.
