Plaque bipolaire métallique à demi-gravure pour pile à combustible à hydrogène

Plaque bipolaire métallique à demi-gravure pour pile à combustible à hydrogène

Descriptions de la plaque bipolaire métallique à demi-gravure :

La plaque bipolaire métallique distribue les gaz réactifs, assure une conduction efficace des électrons et optimise la conception des canaux d'écoulement avec des matériaux métalliques résistants à la corrosion, offrant des performances durables et rentables pour les piles à combustible.

Spécifications de la plaque bipolaire métallique à demi-gravure:

La gravure crée des motifs de canaux d'écoulement précis dans les plaques bipolaires, optimisant la diffusion des gaz et réduisant les chutes de pression. Cette méthode soustractive garantit une géométrie uniforme pour améliorer l'efficacité de l'écoulement et les performances électrochimiques tout en maintenant la conductivité du matériau. Elle permet d'utiliser des matériaux résistants à la corrosion (par exemple, acier inoxydable/métaux revêtus) et prend en charge une production évolutive avec un équilibre coût-durabilité pour un fonctionnement continu de la pile à combustible.

Le processus de production des plaques bipolaires gravées chimiquement :

1) Sélection du matériau (acier inoxydable/titane) ;

2) Nettoyage de la surface ;

3) Revêtement de photorésine pour définir les motifs des canaux d'écoulement ;

4) Exposition et développement ;

5) Gravure chimique pour dissoudre les zones exposées ;

6) Post-traitement (élimination de la résine, neutralisation des résidus) ;

7) Inspection de la qualité.

Le contrôle précis des paramètres de gravure (temps, température, concentration) garantit une géométrie uniforme des canaux pour une distribution optimale des gaz, une conductivité et une résistance à la corrosion tout en maintenant l'intégrité structurelle. Cette méthode prend en charge une production de masse évolutive et rentable.

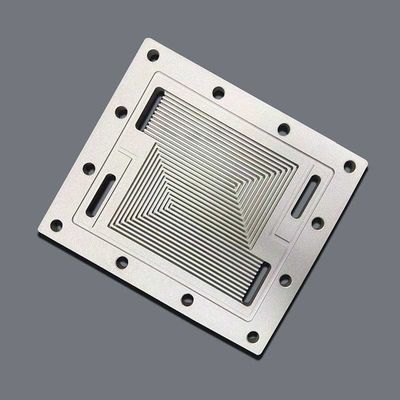

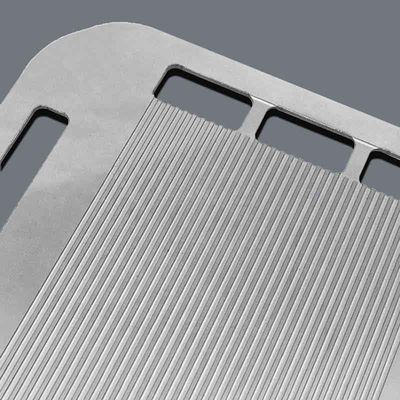

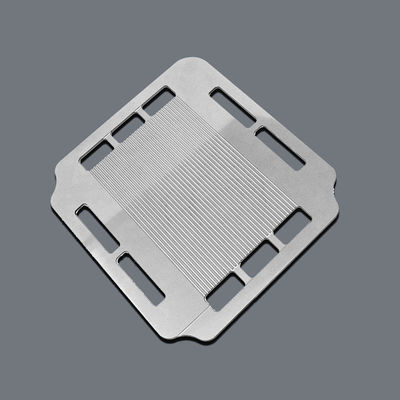

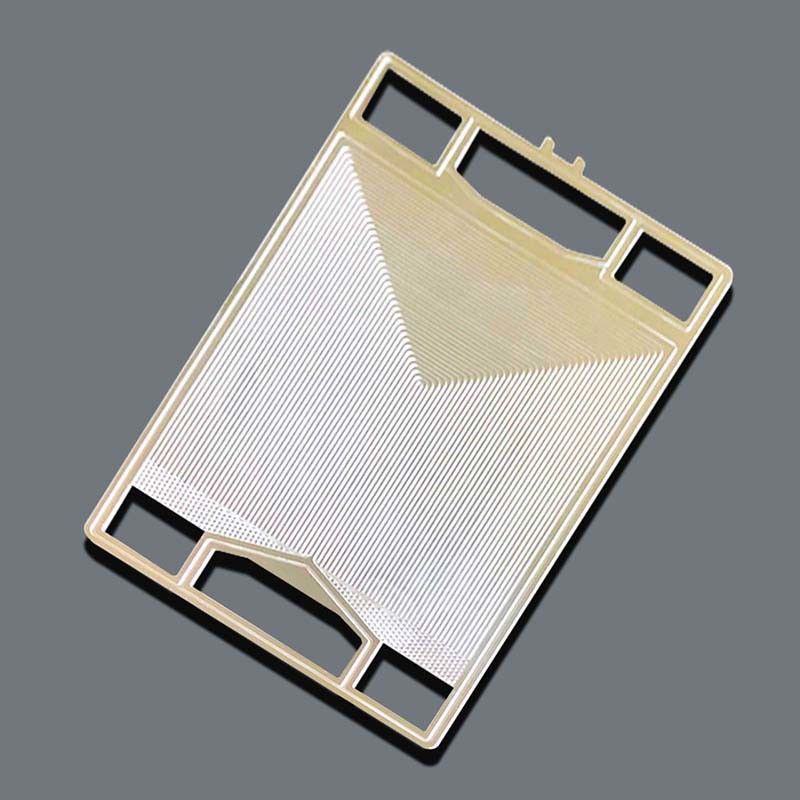

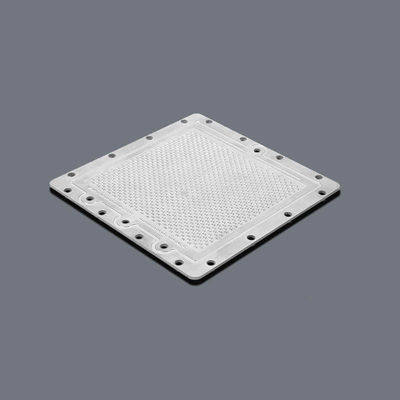

Xinhaisen peut photo-graver différentes formes personnalisées de PCHE / Plaque bipolaire, voici quelques plaques bipolaires que nous avons fabriquées auparavant pour référence :

Comment personnaliser une plaque bipolaire métallique chez nous ?

1. Veuillez nous envoyer votre conception.
Nous acceptons les formats de fichiers suivants : DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw et Adobe Illustrator.

2. Délai de fabrication des échantillons : 3 à 10 jours

3. Express : par DHL, FedEx, TNT, environ 3 à 7 jours.

    Également pris en charge par voie aérienne ou maritime.
